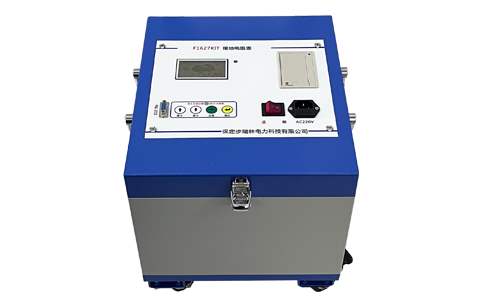

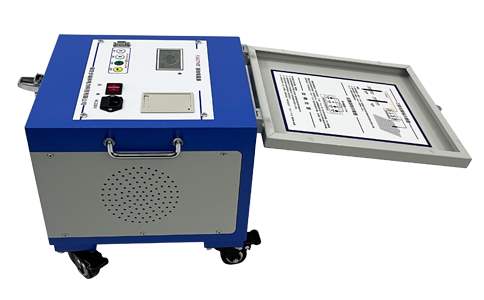

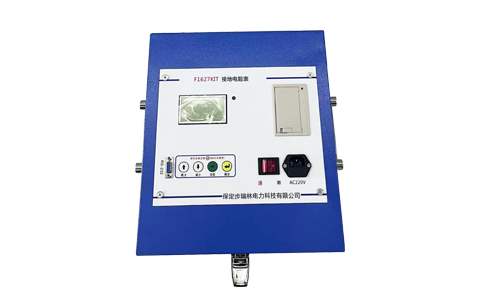

哎呀，你知道嘛，手搖接地電阻測試儀可是一個很老派的裝置哦。它通過把機械動能轉化成電能，然后利用伏安法來測量接地電阻。接線方法嘛，得根據測試模式和儀器類型而有所不同呢，但總體來說就是要把接地體、電流極和電壓極通過專用導線連接到測試儀的不同接線端，才能保證測量結果準確。下面就詳細給你介紹一下手搖接地電阻測試儀的接線方法和步驟吧。

　　首先咱們說說三極法的接線方法。這種方法一般需要用到三根不同長度的導線，分別是5米線、20米線和40米線。

　　1、接地體連接：咱們先用最短的5米導線把接地體和測試儀上的“E”或“接地”端連接起來。

　　2、電壓極連接：然后，用長度適中的20米導線把距離接地體20米處的電壓探針（電壓極）和測試儀上的“P”或“電壓”端連接起來。

　　3、電流極連接：最后，把最長的40米導線連接到距離接地體40米處的電流探針（電流極）和測試儀上的“C”或“電流”端。

　　接下來說說四極法的接線方法。相比三極法，四極法多了一個電壓極，適用于更精確地測量大型接地網的接地電阻，或者消除土壤電阻率不均勻帶來的影響。

　　1、接地體連接：接地體的連接方式和三極法一樣，也是用5米線連接到測試儀的“E”端。

　　2、電壓極對連接：這次需要用兩根相同長度的導線（比如都是20米），分別連接兩個相隔一段距離的電壓探針，并將這兩根線分別接到測試儀的兩個“電壓”端（P1和P2）。

　　3、電流極對連接：還得用兩根足夠長的導線（一般是40米或更長），把兩個相隔較遠的電流探針連接起來，這兩個探針和接地體之間的距離要比電壓極更大哦，然后把這兩根線接到測試儀的“電流”端（C1和C2）。

　　接下來，咱們還得說說手搖接地電阻測試儀接線方法操作步驟。

　　1、插入探針：得確保所有的接地探針（電流極和電壓極）都是垂直插入土壤中的，而且插入深度大約是400mm，還得保持各探針之間的距離準確。

　　2、檢查零位：在正式測量之前，要確保測試儀的指針回到零位，或者顯示屏上顯示的是零值。

　　3、搖動手柄：按照大約每分鐘轉動120次的速度均勻地?fù)u動手柄，這樣測試儀就會產生交流電壓。同時要觀察指針的偏轉情況，根據偏轉情況來調整測量檔位或者微調旋鈕，直到指針回到中心位置，或者顯示數值穩定下來。
